產品簡介：?概 述 該線由上料臺、大型箱式加熱爐、軌道叉車式料車、坑式淬火槽、箱式高溫回火爐、風冷臺、計算機中央控制系統等組成。取消了為承載工件而反復無效加熱冷卻的料盤，故節能效果十分顯著，是用于風電行業大型大批量鑄鍛件的預先熱處理的先進裝備。 ?特 點- 自動化…
?概 述

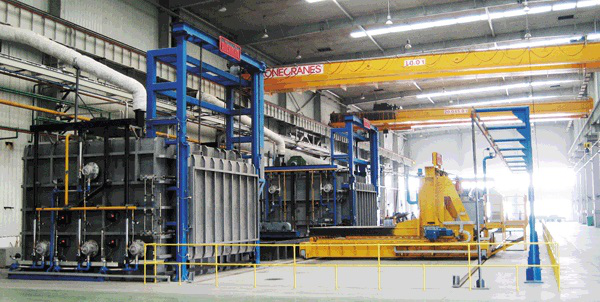

該線由上料臺、大型箱式加熱爐、軌道叉車式料車、坑式淬火槽、箱式高溫回火爐、風冷臺、計算機中央控制系統等組成。取消了為承載工件而反復無效加熱冷卻的料盤，故節能效果十分顯著，是用于風電行業大型大批量鑄鍛件的預先熱處理的先進裝備。
?特 點

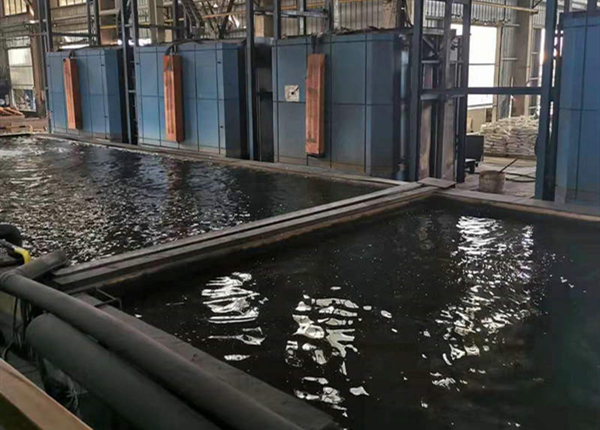

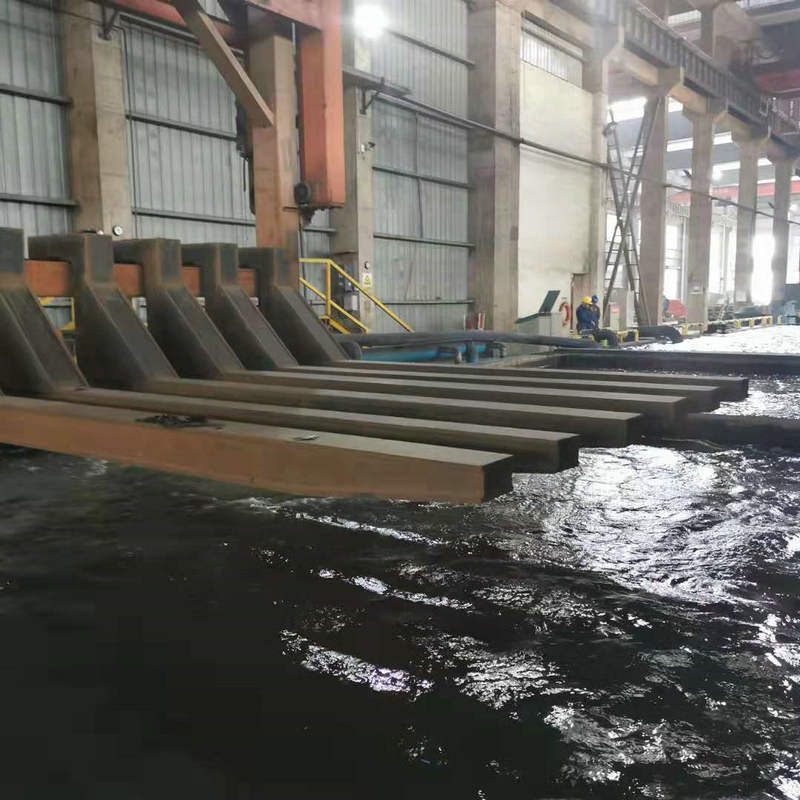

- 自動化程度高，大大改善工人的勞動條件。淬火槽中特別布置了多臺潛水泵，可調節淬火液的流動方向。液壓系統可實現工件的快速下降以及到位緩沖停止，滿足大型厚重工件的淬硬和變形要求。
淬火槽結構示意圖
|
|
1. 液下攪拌器 2. 液壓升降系統 3. 槽體 |
|
- 高效空氣自身預熱式燃氣燒嘴，利用煙氣，通過內置換熱器預熱助燃空氣。換熱器采用最佳形狀設計，可獲得極高的換熱效率，加熱效率達到80%。爐內明火加熱時，專門設計的煙氣引射器確保煙氣100%從燒嘴排出，并保證最低的NOx排放量。 |
|
|
|
|
|
|

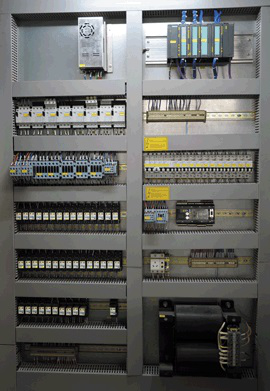

- 計算機中央控制系統由上位機、主控PLC、外電路控制系統和觸摸式操作面板MP377組成一套完整的集散式控制模式,從而確保生產線可靠的控制性。主控PLC與各單體設備ET-200M和主控儀表進行通迅，控制和協調各設備的工作。上位機與主控PLC進行通訊。用戶通過上位機和MP377可以查詢整個生產線的各種工藝參數；通過PC機和MP377顯示畫面，操作人員便可總覽全部設備的運行狀態。 |
